Nesse final de semana foi marcado o teste do foguete, mas não teve como realizarmos por conta da chuva, por isso remarcamos para segunda-feira(01/06), assim que tivermos testado postaremos no blog o resultado.

Abaixo segue fotos da base pronta:

Garrafa- corpo do foguete

Hoje, dia 28/05 os integrantes encarregados para fazer o corpo do foguete fizeram de dois modos.

1°MODO: Materiais:

 - Uma garrafa de refrigerante de 600ml(Sprite)

- Tesoura

- Papelão

- Cola quente

 1° passo:

 - Cortar o papelão com as seguintes medidas: 7cm de ALTURA, 7,4cm de BASE (MAIOR) e 3cm de BASE (menor).

2° passo:

- Passar cola quente na altura do papelão.

3° passo:

-Colar na garrafa próximo ao bico.

2° MODO: Materiais:

-Uma garrafa de 600ml do refrigerantes SODA

-Tesoura

-Papelão

-Fita adesiva

1° passo:

Cortar o papelão com as seguintes medidas:

2° passo:

Colar as astes no corpo do foguete (garrafa).

Passo à passo da base do foguete:

1°- Materiais:

- Barbante: 6 metros

- Abraçadeira de nylon: 8

- Rolha de cortiça: 1

- Fita isolante

- Mangueira de ar ¼: 3 metros

- Abraçadeira de Ferro: 1

- Bico de pneu de bicicleta: 1

- Cano de água T ¾: 1

- Cano de água ¾: 6 centímetros

- Chapa de madeira: 15x10 cm²

- Parafuso sextavado com porca: 4

- Cano esgoto 40: 3,5 centímetros

- Cola super bond

- Abraçadeiras de ferro tipo U

2°- Montagem:

- Fazer quatro furos na chapa de madeira, distantes de maneira que o cano de água T ¾ possa ser preso e colocar os quatro parafusos sextavados.

- Encaixar o cano T com o cano de 6cm.

- Cortar 6 abraçadeiras de nylon no tamanho de 8cm.

- Colar com super bond, no cano de 6cm de maneira que elas fiquem eqüidistantes no perímetro do cano. Importante observar que à parte quadrada maior da abraçadeira deve ficar para dentro como mostra a ultima figura.

- Passar duas abraçadeiras para fixá-las no cano de modo que os nós (parte quadrada) fiquem um abaixo do outro (na figura central eles estão opostos), para não atrapalhar o funcionamento da trava.

- Passar fita isolante ao redor das abraçadeiras.

- Fixar o cano T (já montado no passo anterior) na chapa de madeira , prendendo-o com as abraçadeiras de ferro tipo U e assim apertando as porcas deixando o cano T bem fixado na madeira.

- Pegar o barbante de 6m e dobrá-lo ao meio e fazer

 Dois furos no cano de esgoto, de modo que fiquem opostos e 1cm da extremidade do cano.

- Passar uma ponta do barbante entre a porca e o cano T e a outra ponta no lado oposto, conforme a figura do meio, caso fique difícil, retire a porca depois recoloque, de modo que o barbante passe e não prenda.

- Amarrar as pontas do barbante nos furos do cano de esgoto.

- Prender o bico de pneu de bicicleta em uma extremidade da mangueira de 3m utilizando a abraçadeira de ferro.

- Passar a outra extremidade da mangueira dentro do cano.

- Furar a rolha de cortiça e colocar na mangueira.

Nesta terça-feira comemora-se o aniversário da astronauta que foi ao espaço

Formada em Fisica e inglês pela universidade de Standford, Ride foi uma das 8 mil mulheres que responderam a um anúncio da NASA, para selecionar o primeiro grupo de astronautas femininas do programa espacial norte-americano em 1978.Selecionada, com mais cinco mulheres,ela completou o curso de qualificação em 1979. Como parte de seu aprendizado ou aprendizagem, atuou como CAPCOM (o comunicador com a nave e a tripulação em voo direto de Houston,das segunda e terceira missões do ônibus espacial  e ajudou a desenvolver o braço robótico canadense acoplado ao espaço de carga do ônibus espacial.

Nascida em 26 de maio de 1951 em Los Angeles, Sally formou-se em Física e Inglês pela Universidade de Stanford

Sally não foi a primeira mulher no espaço. Antes dela, foram enviadas em missões interestelares as russas Valentina Tereshkova, em 1963, e Svetlana Savitskaya, em 1982.

A missão de Sally ocorreu em 18 de junho de 1983. A bordo da nave Challenger, a astronauta e o restante da tripulação colocaram em órbita dois satélites de comunicação. Eles foram os primeiros a não só a cumprir essa função mas os pioneiros em levar para dentro do ônibus espacial um satélite avariado. A missão STS-7 realizou ainda experimentos com fármacos.

Formada em física e inglês na Universidade de Stanford, a norte-americana já havia composto a primeira turma de astronautas do programa espacial do país, em 1978. Sally realizou ainda outra missão no espaço. Ela se preparava para viajar novamente para fora da Terra quando um acidente destruiu a nave Challenger e matou sua colega, Judith Resnik, também uma pioneira na Nasa.

Quando deixou a agência espacial norte-americana, em 1987, Sally havia acumulado 14 dias, 7 horas e 46 minutos no espaço. Ainda foi professora em Stanford e na Universidade da Califórnia.

A astronauta morreu em 23 de julho de 2012 por complicações de um câncer no pâncreas. Ela foi casada com o também astronauta Steven Hawley, mas durante os 27 anos finais de sua vida viveu ao lado da educadora Tam O’Shaughnessy.

Referências:

http://pt.m.wikipedia.org/wiki/Sally_Ride - link acessado dia 26/5/15 às 19:35h

http://g1.globo.com/tecnologia/noticia/2015/05/sally-ride-1-americana-ir-para-o-espaco-e-homenageada-pelo-google.html - link acessado dia 26/5/15 às 19:35h

Aletas do foguete

As aletas do foguete  são fundamentais para sua estabilidade durante o vôo. Pegue as bandejas de isopor de alta densidade e recorte-as no formato de trapézios, de modo que eles se encaixem na parte cônica da garrafa inteira. O formato das aletas é arbitrário, mas em forma de trapézios são mais fáceis por conter somente retas e ser mais simples de manipular durante o corte.
Podem ser 3 ou 4. Feitas com materiais leves e o mais resistente possível. Ex.: chapa de PVC; forro de PVC, isopor de bandeja; plástico de caixa de sorvete...

Referências: http://www.sbfisica.org.br/fne/Vol8/Num2/v08n02a02.pdf
http://oficinadofoguete.blogspot.com.br/2012/09/foguete-de-garrafa-pet.html

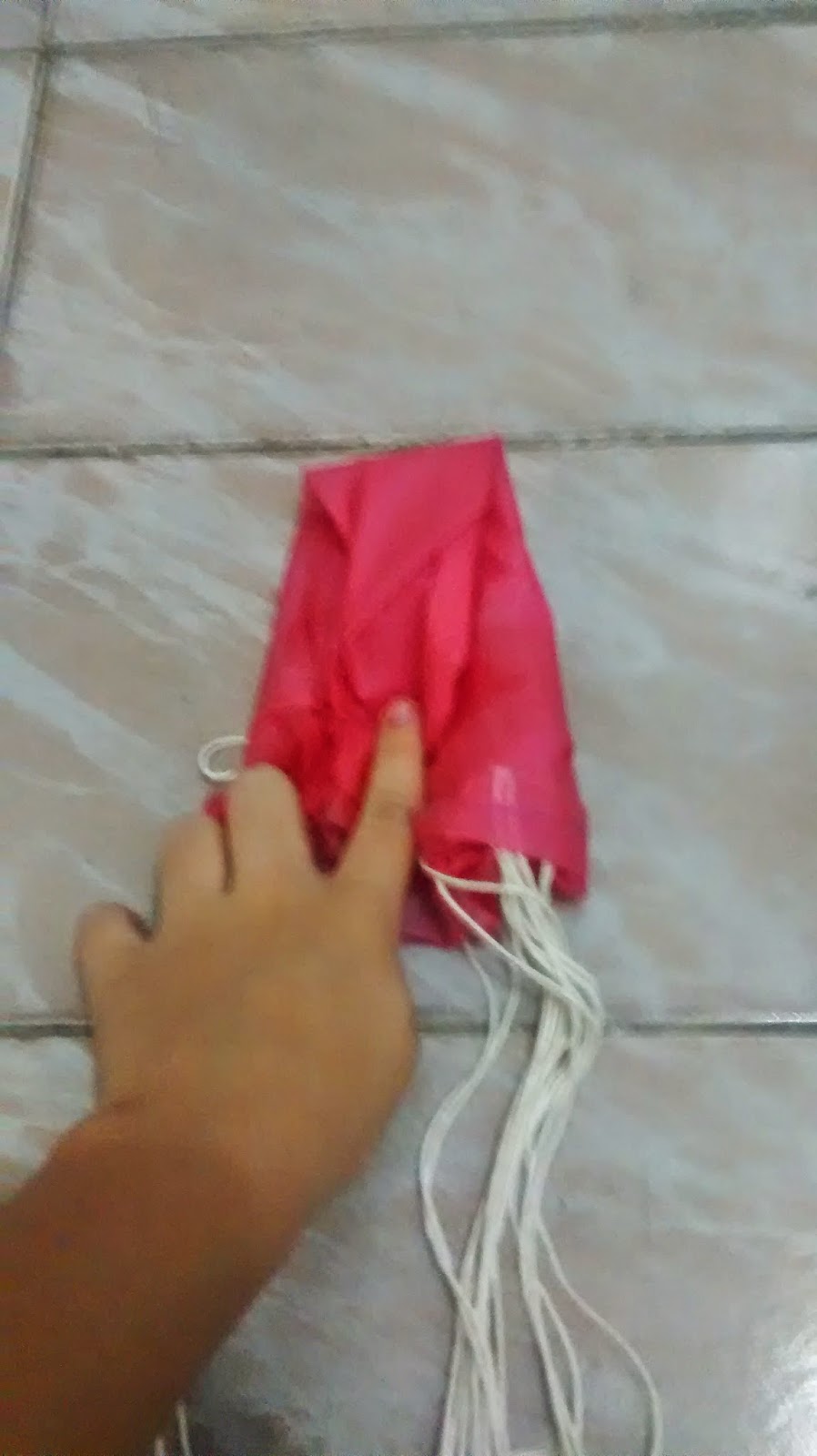

Como dobrar o paraquedas:

Abaixo segue as orientações passo a passo de como o grupo dobrará o paraquedas para o dia da competição:

1° passo)- Abrir o paraquedas

2° passo)- Dobrar o paraquedas ao meio

3° passo)- A partir disso dobrar no meio de novo e repetir isso duas ou três vezes

4° passo)- dobrar a ponta até o metade

Fazendo isso é só colocar na garrafa.

Fotos da construção semanal (paraquedas)

Quarta feira(20/05/2015) os responsaveis pela parte do paraquedas do foguete se encontraram e concluíram o objetivo desejado.

Pesquisa sobre o paraquedas do foguete a água

Primeiro modo:

PARAQUEDAS

Pode ser feito de plástico ou tecido fino. Corte um círculo de 60 a 80 cm de diâmetro. Faça um furo de 6 a 8cm no centro do pano.
Corte 8 cordões de 80cm a 1m. Una uma das pontas de cada cordão a borda do pano distribuidosequidistantes. Una as pontas
soltas e amarreas (é uma boa ideia uni-laas a uma argola). Ate nesta ponta um pedaço de elástico e fixi-o ao foquete.


PARAQUEDAS - COMO DOBRAR

Dobre o pano como se dobrasse um guarda-chuva. As cordas ficaram na mesma posição.

Dobre as cordas sobre o pano.

Enrole o pano com as cordas dentro.

Enrole o elástico no paraquedas com até 5 voltas.

Coloque-o no foguete.

Segundo modo:

 O segundo modo é fazer o paraquedas com saco de lixo grande, segue as instruções abaixo na imagem:

 O grupo ainda não decidiu qual será o modo oficial pois não teve como fazer testes ainda, mas assim que tiver os testes em mãos será publicado qual modo será utilizado.

Referências: http://todaacaogeraumareacao.blogspot.com.br/2011/06/relatorio-do-foguete-agua.html?m=1
http://oficinadofoguete.blogspot.com.br/2012/09/foguete-de-garrafa-pet.html?m=1

Divisão do projeto

Essa semana o grupo começou o projeto do foguete à água, foi decidido o papel de cada integrante nesse projeto.
• Maria Rita, Allanys e Maria Julia: Cuidaram do paraquedas.
• Mario Guilherme, Maria Julia e Julia Vitória: Cuidaram da base e de toda a segurança do projeto.
• Julia Ambrogi: Cuidaram da garrafa.

Abaixo segue o rascunho do projeto feito essa semana:

 Durante a semana estaremos postando mais  informações sobre o projeto.

Exercícios sobre dilatação

1-Uma barra de ferro, coeficiente de dilatação linear 12.10 −6 °C −1,  possui um comprimento de 15 m a 20°C, se a barra é aquecida até 150°C, determine a) A dilatação sofrida pela barra; b) O comprimento final da barra.

2-Uma placa quadrada de alumínio tem uma área de 2 m 2 a 50 °C,  se a placa é resfriada até 0 °C sua área varia de 0,0044 m 2.  Determine os coeficientes de dilatação superficial e linear do alumínio;

3-Um recipiente possui volume interno de 1 litro a 20 °C, o recipiente é então aquecido até 100 °C.  Determine o volume interno desse recipiente depois de aquecido sabendo que o coeficiente de dilatação linear do material é de 15.10 −6 °C −1.

4-Um recipiente está completamente cheio com 125 cm3 de mercúrio a temperatura de 20°C.  O coeficiente de dilatação médio do mercúrio é de 180.10− 6 oC− 1 e o coeficiente de  dilatação linear do vidro é de 9.10− 6 oC− 1.  Determinar o volume de mercúrio que extravasa quando a temperatura passa para 28°C. 5-(MACKENZIE) Ao se aquecer de 1,0ºC uma haste metálica de 1,0m, o seu comprimento  aumenta de 2,0 . 10-2mm. O aumento do comprimento de outra haste do mesmo metal de  medida inicial 80cm, quando a aquecemos de 20ºC, é: a) 0,23mm b) 0,32 mm c) 0,56 mm d) 0,65 mm e) 0,76 mm 6-(VUNESP) A dilatação térmica dos sólidos é um fenômeno importante em diversas  aplicações de engenharia, como construções de pontes, prédios e estradas de ferro.  Considere o caso dos trilhos de trem serem de aço, cujo coeficiente de dilatação  é α = 11 . 10-6 °C-1.  Se a 10°C o comprimento de um trilho é de 30 m,  de quanto aumentaria o seu comprimento se a temperatura aumentasse para 40°C? a) 11 . 10-4 m b) 33 . 10-4 m c) 99 . 10-4 m d) 132 . 10-4 m e) 165 . 10-4 m 7-(Mackenzie-SP) Uma chapa metálica tem, a 0°C, área de 200 cm2 e, a 100°C, sua área vale 200,8 cm². Determine o coeficiente da dilatação LINEAR do metal que constitui essa chapa. 8- Dado um cubo que possui aresta de 15 cm, responda: a)-Determine a dilatação da aresta; b)-Determine a dilatação de uma de suas faces; c)-Determine a dilatação do cubo; Dados da questão: t0= 20°C, t=120°C e  α=5×10-5 ºC-1 Referências: Apostila UNO  http://carlamcoelho.blogspot.com.br/2012/05/dilatacao-termica.html?m=1 http://www.fisicaexe.com.br/fisica0/termologia/dilatacao/exedilatacao.html

Dilatações

 O processo de contração e dilatação dos corpos ocorre em virtude do aumento ou diminuição do grau de agitação das moléculas que constituem os corpos. Ao aquecer um corpo, por exemplo, ocorrerá um aumento na distância entre suas moléculas em consequência da elevação do grau de agitação das mesmas. Esse espaçamento maior entre elas se manifesta através da escansão das dimensões do corpo, as quais podem ocorrer de três formas: linear, superficial e volumétrica. O contrário ocorre quando os corpos são resfriados. Ao acontecer isso as distâncias entre as moléculas são diminuídas e em consequência disso há diminuição nas dimensões do corpo.

- Dilatação Linear: é a dilatação que se caracteriza pela variação no comprimento do corpo. Essa variação pode ser calculada a partir da seguinte equação matemática, veja:

Onde:

• α é o coeficiente de dilatação térmica linear, cuja unidade é o °C^-1, que depende da natureza do material que constitui o corpo;
• L_o é o comprimento inicial do corpo;
• ΔL e ΔT são, respectivamente, a variação do comprimento e da temperatura do corpo.

- Dilatação Superficial: é a dilatação que se caracteriza pela variação na área superficial do corpo. Essa variação na superfície do corpo pode ser calculada através da seguinte expressão:

Onde:

• β é o coeficiente de dilatação térmica superficial, cuja unidade é a mesma do coeficiente de dilatação térmica linear, e que também depende da natureza do material que constitui o corpo;
• β= 2α;
• S_o é a área da superfície inicial do corpo;
• ΔS e ΔT são, respectivamente, a variação da área da superfície e a variação da temperatura do corpo.

- Dilatação Volumétrica: é a dilatação que se caracteriza pela variação no volume do corpo. Essa variação pode ser calculada com a expressão:

Onde:

• γ é o coeficiente de dilatação térmica volumétrica, cuja unidade é a mesma do coeficiente de dilatação linear e superficial, e que também depende da natureza do material que constitui o corpo;
• γ= 3α;
• V_o é o volume inicial do corpo;
• ΔV e ΔT são, respectivamente, a variação do volume e a variação da temperatura do corpo.
• Referência:http://www.infoescola.com/fisica/dilatacao-linear/

1° PARTE DO RELATÓRIO

 Calculando a área:
1° passo)- Medir o raio:
• r= 3,5

2° passo)- Transformando o raio em cm para m:
• 3,5 cm --(÷1000)---> 0,035cm

3° passo)- Calcular a área da circunferência:
• A= π×r²
  A= 3,14×0,035²
  A= 3,14× 0,001225
  A=0,0038465 m²

 Calculando a pressão:
1° passo)- Transformar 100 psi em x N/m²:
• 1 psi --------- 6894,757 m²
  100psi-------- x
  x=689475,7 N/m2

 Calculando a força:
  • p=F/A
    689475,7= F/0,0038465
    689475,7×0,0038465=F
    F= 2652,05828 N
